产品简介：
粘土耐火砖（同粘土耐火砖）是以粘土熟料为骨料，耐火粘土(软质粘土或半软质粘土)为结合剂制成Al2O3含量为30%~48%的耐火材料。它是一种用途广泛、产量最大的耐火制品。
标准砖尺寸：230mm*114mm*65mm
粘土质耐火砖按用途分为专业用途粘土砖(包括高炉用粘土砖、玻璃窑用粘土砖、热风炉用黏土砖)和普通用途粘土砖。

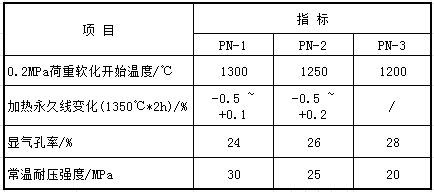

普通用途粘土耐火砖技术指标
通用粘土耐火砖特点：
粘土制品性质在较大范围内波动,这是因为制品的化学组成及生产工艺的差别所致。黏土制品一般具有以下性质：
(1)化学、矿物组成。AI2O3含量为30%〜 48%,SiO2含量为50%-65%及少量碱金属、 碱土金属氧化物等。矿物组成一般为:莫来石、方石英和石英、玻璃相。
(2)耐火度一般为1580〜1750℃：,随 Al2O3/SiO2增大而提高，当低熔物杂质含量较多时，制品的耐火度显著降低。
(3)荷重软化温度约为1250~ 1450℃,其变化范围较宽。开始变形温度较低，与40%变形温度相差约200〜250℃。
(4)线膨胀系数较低.20-1000℃：平均线膨胀系数为4.5~6x10-6/℃。其热导率亦较低。
(5)抗热震性良好，波动范围较大。 水冷循环一般大于10次。这与黏土质制品的线膨胀系数较低、晶型转化效应不显著以及高温下的塑性有关。
(6)抗化学侵蚀性：因其属弱酸性,具有较强的抗酸性渣侵蚀能力，对碱性物质侵蚀的抵抗能力较弱。
通用粘土耐火砖应用：
建材行业隧道窑、加热炉、电力行业锅炉等。
